Кавитационные течения
В некоторых случаях при движении жидкости возникают явления, связанные с изменением её агрегатного состояния, а именно, с превращением некоторых её частиц в газообразное состояние.
Например, при течении жидкости через местное сужение трубы происходит увеличение скорости и падение давления. Если абсолютное давление при этом уменьшается до значения, равного упругости насыщенных паров этой жидкости при данной температуре, или до давления, при котором начинается интенсивное выделение из нее газов, то в данном месте потока начинается интенсивное парообразование и выделение газов. В расширяющейся части потока скорость уменьшается, а давление возрастает, и выделение паров и газов прекращается; выделившиеся пары частично или полностью конденсируются, а газы постепенно растворяются.
Это местное нарушение сплошности течения с образованием паровых и газовых пузырей (каверн), обусловленное местным падением давления в потоке, называется кавитацией.
 |

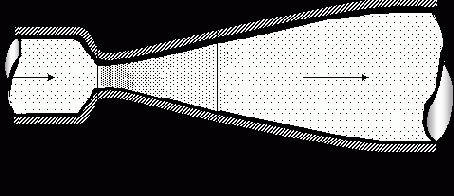

Если в прозрачной трубке, диаметр которой сначала плавно уменьшается, а затем еще более плавно увеличивается, течёт поток жидкости, скорость которого регулируется, то можно визуально наблюдать следующие явления.
При малой скорости жидкости падение давления в узком месте трубки незначительно, поток вполне прозрачен. При увеличении скорости в трубке абсолютное давление в соответствии с уравнением Бернулли будет падать и при некотором значении
где Pнп - давление насыщенных паров,
в трубке появляется отчетливо видимое помутнение жидкости, обусловленное появлением пузырьков газа. Это и есть зона кавитации.
При дальнейшем увеличении скорости размеры зоны кавитации возрастают. Кавитация сопровождается характерным шумом, а при длительном её воздействии также и эрозионным разрушением
твёрдых, как правило, металлических стенок. Последнее объясняется тем, что конденсация пузырьков пара (и сжатие пузырьков газа) происходит со значительной скоростью, частицы жидкости, заполняющие полость конденсирующегося пузырька, устремляются к его центру и в момент завершения конденсации вызывают местный гидравлический удар, т.
е. значительное местное повышение давления. Разрушение материала при кавитации происходит не там, где выделяются пузырьки, а там, где они конденсируются вследствие длительного воздействия знакопеременных сил.
Кавитация в обычных случаях явление нежелательное.
При кавитации также возрастает сопротивление трубопроводов и, следовательно, уменьшается их пропускная способность.
«Кавитация может возникать во всех устройствах, где поток претерпевает местное сужение с последующим расширением, например, в кранах, вентилях, задвижках, диафрагмах, жиклерах и т.п. В отдельных случаях возникновение кавитации возможно также и без расширения потока вслед за его сужением, а также в трубах постоянного сечения при увеличении нивелирной высоты и гидравлических потерь.
Кавитация может иметь место в гидромашинах (насосах и гидротурбинах), а также на лопастях быстровращающихся гребных винтов. В этих случаях следствием кавитации являются резкое снижение коэффициента полезного действия машины и затем постепенное разрушение ее деталей, подверженных воздействию кавитации. В гидросистемах кавитация может возникать в трубопроводах низкого давления - во всасывающих трубопроводах. В этом случае область кавитации распространяется на значительную часть всасывающего трубопровода или даже на всю его длину. Поток в трубопроводе при этом становится двухфазным, состоящим из жидкой и паровой фаз.
В начальной стадии паровыделения паровая фаза может быть в виде мелких пузырьков, распределённых по объему движущейся жидкости приблизительно равномерно. При дальнейшем парогазовыделении происходит укрупнение пузырьков, которые в случае горизонтального расположения трубы движутся преимущественно в верхней части ее сечения.
В дальнейшем возможны случаи полного разделения парогазовой и жидкой фаз и движения их самостоятельными потоками, первая фаза - в верхней, вторая - в нижней части сечения трубопровода. При небольших диаметрах трубопровода возможно образование парогазовых пробок и движение фаз, жидкой и газовой, чередующимися столбиками.
С увеличением парогазовой фазы пропускная способность трубопровода значительно уменьшается. Конденсация выделившихся паров и растворение газа происходит в насосах, где давление значительно повышается, и в напорных трубопроводах, по которым жидкость движется под высоким давлением от насоса к потребителю.
Кавитация, обусловленная выделением паров жидкости, происходит по-разному в однокомпонентных (простых) и многокомпонентных (сложных) жидкостях. Для однокомпонентной жидкости давление, соответствующее началу кавитации, вполне определяется упругостью насыщенных паров, зависящей только от температуры, и кавитация протекает так, как было описано выше.
Многокомпонентная жидкость состоит из так называемых легких и тяжелых фракций. Первые обладают большим значением упругости паров, чем вторые, поэтому при кавитации сначала вскипают легкие фракции, а затем тяжелые. Конденсация же паров происходит в обратном порядке, сначала выпадают тяжелые фракции, затем - легкие.
При наличии легких фракций многокомпонентные жидкости более склонны к кавитации, и паровая фаза в них удерживается дольше, но процесс кавитации выражен менее резко, чем у однокомпонентных жидкостей».
Для характеристики течения с кавитацией применяется безразмерный критерий ?, называемый числом кавитации и равный
где P - абсолютное давление,
Pп - давление парообразования,
V - скорость потока.
Обычно число кавитации
Значение
Обычно стремятся к тому, чтобы кавитацию в гидросистемах не допускать.
Но можно отметить, что иногда это явление оказывается полезным. Его используют в так называемых кавитационных регуляторах расхода, обеспечивающих практически постоянный расход через зону кавитации. На принципе использования гидравлических микроударов, происходящих при кавитации, построены устройства для регенерации (очистки от загрязнений) очищающих элементов фильтров.
