Ламинарное течение в плоских зазорах
Рассмотренные выше зависимости, как уже отмечалось, действительны для труб круглого сечения, но они нуждаются в уточнении, если форма сечения потока отличается от окружности. Такие потоки имеют место в каналах и проходных щелях гидроаппаратуры, в гидромашинах и во многих других устройствах.
|

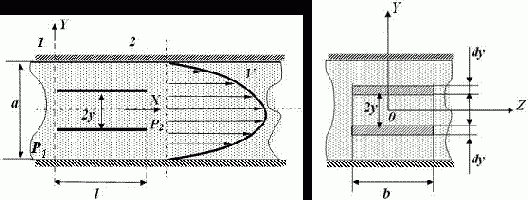

Начало системы координат для простоты поместим в середину зазора. В этом зазоре рассмотрим два поперечных сечения потока 1 и 2, находящихся на расстоянии l друг от друга. Ширину рассматриваемой части потока обозначим
. На участке l выделим объём жидкости в форме прямоугольного параллелепипеда, имеющего размеры , и симметрично расположенного в зазоре. Условием равномерного движения параллелепипеда будет являться равенство сил давления и сил вязкого трения, действующих в направлении движенияЗнак « - » перед силой вязкого трения означает, что она направлена против движения. Знак « - » перед градиентом скорости означает, что производная
отрицательна, т.е. c ростом y, в принятой системе отсчёта, скорость слоя жидкости уменьшается. По аналогии с зависимостями для трубы круглого сечения примем , поэтому приращение скорости можно представить в виде:После интегрирования по y получим
Постоянную интегрирования C определим из условий движения жидкости у поверхности стенки, где
, а . ТогдаПосле подстановки C в выражение для скорости элементарного слоя жидкости u примет вид
Последняя формула определяет то, как связана скорость жидкости с расстоянием от середины потока, т.е. от положения слоя жидкости в зазоре. Зная это, нетрудно определить расход жидкости в зазоре. Для этого определим сначала элементарный расход dQ через площадку высотой (толщиной) dy и шириной b, который будет равен
После интегрирования по y в пределах половины высоты щели от
до , получим половину расхода через щель:Тогда полный расход через щель будет в два раза больше:
Если учесть, что средняя скорость в щели будет
, то потери напора в щели с плоскими стенками составят:
